Qu'est-ce que la couche conformal ? Je fais des observations sur la connaissance nécessaire pour l'application !
- Avec la couche conformal
- Technologie d'application de la couche conformal
- Appareil d'application de la couche conformal
- Appareil de couche du modèle semi-automatique
- Appareil de couche de tous les modèles automatiques
- Appareil de couche à de grandes parties
- Référence, recommandée le catalogue
Avec la couche conformal
La couche conformal fait allusion à l'application d'un polymère ou d'une matière de couche basée sur la silicone à la surface de parties électroniques (principalement une planche de mise en œuvre) en tranches fines uniformément. Cet agent de couche est supérieur dans la cohérence aux détails et aux irrégularités et peut protéger une planche de l'humidité pour mener au dysfonctionnement du produit. En plus, le matériel avec la résistance de chaleur et les caractéristiques résistantes de la médecine existe, aussi.
La couche conformal profite de la caractéristique et est utilisée largement dans l'industrie automobile en incluant l'unité de contrôle électronique de la planche dans le véhicule et de la voiture. Quant à la couche conformal, c'est un processus indispensable dans le but des parties de chambre des machines en particulier et du corps à l'extérieur de l'intégrité s'améliorant et de la durabilité de parties parce qu'il est exposé aux conditions sévères telles qu'une haute température, une haute humidité, la vibration et une réduction d'un risque du problème.
Technologie d'application de la couche conformal
Application de matière de couche de la viscosité basse

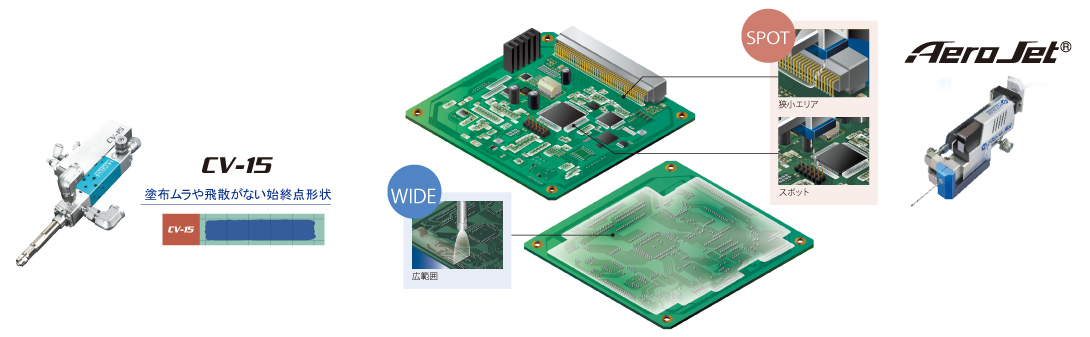

Couche de tache
Puisque beaucoup de matériel de couche conformal a les caractéristiques d'isolation et est colorié, il ne pourrait pas devoir l'attacher aux parties de mise en œuvre telles qu'une douille ou le système optique du connecteur. Nos appels de compagnie qu'ils appliquent un agent de couche de la quantité nécessaire pour le point nécessaire "la couche de tache" en évitant de telles parties. Quand je ne peux pas exécuter la couche de tache, je la masque à l'avance pour un domaine de prohibition d'application et il y a la méthode pour s'appliquer à la surface entière ensuite. Cependant, une tâche a le démontage du masquage dans la productivité de masse parce que je suis fait manuellement.
Il y a une méthode d'application et la couche de brosse pour tomber goutte à goutte un liquide avec une aiguille, mais est utilisé beaucoup le distributeur de la méthode en jais pour la couche de tache pour s'occuper de l'application aux irrégularités fines de la région de mise en œuvre et de la petite gamme maintenant.
Distributeur de méthode en jais "Aérojet"
Notre distributeur de méthode en jais "l'Aérojet" renvoie une solution comme une brique et peut vous permettre de voler du bout d'ajutage. En plus, 30 mm des 5 mm ou des plus longs ajutages font un équipe pour la couche de la planche et peuvent même appliquer la petite région où un distributeur et des parties de mise en œuvre sont faciles à se mêler.
Large couche
À la différence de la couche de tache, notre compagnie appelle une méthode pour appliquer une large région à la grande vitesse "la large couche". J'utilise souvent le manteau de rideau (aussi appelé le manteau de film) la valve que je l'ouvre dans une forme de secteur et peux appliquer pour qu'un agent de couche ne soit pas dispersé par la large couche. Nous avons libéré le dernier CV "de valve de manteau de rideau 15" à la fin de 2023. L'ouverture et la fermeture de la sensibilité améliorent cette valve à 3 fois de l'équipement conventionnel et je suis plus belle et réalise une forme d'application ferme.
Mesures de bulles d'air de la couche
Avec le type solvable conformal l'agent de couche de la viscosité basse, les mesures de bulles d'air sont importantes en particulier. Quand les bulles d'air sont incluses dans un agent de couche après l'application, je provoque la condensation de rosée de là et peux mener au problème de la planche. Du mélange de bulles d'air, j'inclus trois suite aux facteurs principalement.
- Quand j'enroule de l'air du bout du distributeur
- Quand les bulles d'air fondent dans l'agent de couche lui-même qui est entré dans le récipient de réserves
- Quand je me fais mouiller bien et un agent de couche ne s'étend pas
Ces mesures incluent la méthode qui réforme la surface d'une planche et des parties avant la couche en exécutant une méthode pour établir la casquette intérieure dans la direction de paramètre et un récipient, la disposition de plasma d'équipement.
Application de matière de couche de la haute viscosité
Dans de dernières années, autour de l'Europe en particulier, une approche de formation de cela accélère la réduction VOC et une réponse solvable de la couche conformal. Par conséquent, les agents de couche de la haute viscosité pour ne pas inclure une augmentation solvable comme un choix. Il y a un mérite pour être difficile à couler dans la gamme où une chose et la solution qui peut bouger au travail suivant sont inutiles sans en utilisant le matériel de la haute viscosité, en surveillant l'écoulement de la solution après l'application.
Couche de tache
C'est l'équipement qui est utilisé pour l'application automatique de graisse et de la colle et peut souvent appliquer le distributeur de la méthode en jais à être utilisée dans la couche de matériel de viscosité bas sans chaperonner dans l'agent de couche de milieu... la quantité de viscosité en particulier.
Large couche
Quand je veux l'enduire largement, la méthode d'application que vous devriez choisir fait une grande différence dans le matériel de viscosité bas et le haut matériel de viscosité. La valve de manteau de rideau mentionnée élargit au-dessus un liquide sous la forme de l'ajutage et de la vitesse au-dessus d'un certain niveau et l'applique, mais ne peut pas utiliser la vitesse pour le matériel de la haute viscosité qui est difficile à apparaître.

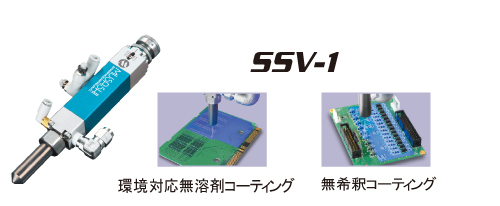

Notre compagnie libère la valve de spray "SSV-1" le soutien de la haute viscosité. Il inclut une technique que ce produit mélange un liquide et un gaz et atomise et peut l'appliquer ainsi largement en tranches fines même si c'est une solution de la haute viscosité que je n'étais pas capable d'appliquer à la valve de couche conventionnelle.
Appareil d'application de la couche conformal
Appareil de couche du modèle semi-automatique
Dans nous, le mouvement d'application classifie l'équipement permettant aux mains d'intervenir par quelques processus avec "un modèle semi-automatique" en l'automatisant. Comme notre produit représentatif, il y a le robot de modèle de bureau "SHOTMASTER" qui est disponible pour 3 contrôle d'axe de série XYZ. Cette série ne correspond pas à un robot industriel et présente la simplicité qui l'installe sur le bureau et peut commencer à conduire le même jour. Je montre le pouvoir dans la production de la multisorte particulièrement dans de petites quantités.
En plus, par le programme exclusif en révisant le logiciel "MuCADV" empilant une photographie et les données de CAD de la planche sur le fond de l'écran de révision de programme de la consommation, le haut et la nomination d'une gamme d'application par l'opération de souris, peuvent le programmer facilement. Ce logiciel comprend "la fonction de réduction du milieu" qui peut mettre facilement la gamme que je n'applique pas en nommant une région de prohibition d'application dans une série de mouvement d'application et a une haute évaluation d'un client.
Appareil de couche de tous les modèles automatiques
Tous les modèles automatiques sont l'équipement d'application qui a unifié le mécanisme de transport dans le but de l'amélioration de la capacité de production et de la qualité pendant que l'appareil du modèle semi-automatique est bon marché et est supérieur dans la flexibilité et l'acquiescement. Notre tout l'appareil de couche automatique la série "de FCD" inclut trois suite aux fonctions importantes pour lever la production par l'application automatique.
- Système de direction de température liquide
La direction de la température liquide est très importante pour la couche de haute qualité. C'est un paramètre important pour garder une quantité fixée et une largeur de l'application et la température liquide ferme influence l'étendue mouillée après l'application. Dans la série FCD, il est équipé avec un système faisant circuler une solution comme l'équipement standard et maintient la température liquide par le mécanisme de réaction de température exclusif constamment et réalise la haute qualité d'application. - Révision automatique de rideau 幅
Il n'est pas toujours facile de garder la même qualité d'application même si j'ai dirigé la condition d'application par un système supérieur constamment. Donc tous les appareils de couche automatiques possèdent une fonction pour réviser la couche 幅 par un système de surveillance exclusif automatiquement pour être capables d'exécuter l'application uniforme continuellement. - Révision automatique de la position d'application
Pour une planche, il déplace un robot à la position correcte et c'est une condition de l'application de haute qualité qui l'applique. Je reconnais フィデューシャルマーク avec un appareil photo et reconnais la position de la solution appliquée sans parler de la correction d'un espace de position et du niveau d'inclinaison de la planche par une valve de couche avec un appareil photo automatiquement et permets ce que je m'adresse au point cela en révisant un programme, visé sûrement.
Appareil de couche à de grandes parties
Dans de dernières années, avec le développement d'IoT et de l'AI, de grandes parties de mise en œuvre augmentent avec la haute efficacité pour exécuter le traitement de l'information à la grande vitesse. Par la diversification de la fonction cherchée sur une planche d'upsizing de telles parties et d'un morceau, la planche lui-même s'occupe d'upsize, aussi. Dans la couche à de grandes parties, la couche à la partie de racine de particulièrement grandes parties peut devenir difficile, mais notre compagnie fournit un produit et l'option conforme à ces problèmes.
Tout l'appareil de couche automatique "FCD1200" est les nouveaux produits qui ont étendu une gamme de correspondance à une planche (jusqu'à 500 mm *500 mm) de la grande grandeur que je n'étais pas capable de transmettre avec l'équipement conventionnel. De la hauteur de planche conveyable, le devant et les arrières surfaces peuvent soutenir à jusqu'à 90 mm en incluant des parties de mise en œuvre ensemble et c'est le design qui a supposé la couche à de grandes parties. En plus, dans tous les motifs, tout le semipropre motif propre, il rend la tête d'inclinaison (le fait de manquer l'angle de la pièce de rechange de distributeur) le mécanisme pour être selectable facultativement et s'occupe de la position d'application où il est dur à l'accès où un distributeur se mêle des parties quand j'apporte un ajutage près de directement au-dessus.
Référence, recommandée le catalogue
Nous visons à contribuer à la solution de problème de l'atelier par la technologie de contrôle exacte liquide et la technique d'application en incluant la technologie de couche. S'il y a la question à propos de notre technologie d'application et une investigation, n'hésitez pas s'il vous plaît à me contacter.
